• IC1 / ICL1
• IC2 / ICL2

IC1

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 토르크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  8면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  큰 스트로크로 광범위한 판금가공에 적합

  Eccentric Gear의 적용으로 비틀림 강성에 특히 강하며 드로잉 제품에 유리

  Plunger Guide의 적용으로 편심하중 및 우수한 윤활 능력 발휘

  이상발생시 즉시 정지되는 중앙 집중식 윤활 시스템 채택

  Model : IC1-200,300,400,500,600,800,1000,1200TON

표준부속품(*표시 선택사항)

• 광전자식 안전기
• 캠포지션/엔코더
• 연속정지기능
• 자동급유장치
• 에어 에젝터
• 오버런 감지장치
• 크랭크 각도계
• 전동식 슬라이드 조절장치
• 슬라이드 조절카운터
• 무단변속장치
• 안전블록
• 모터 회전방향 전환기능
• 과부하 안전장치
• 다이쿠션*
• 녹아웃 장치*
• 금형교환장치*
• 터치판넬 운전모니터*
• 금형교환시스템*

※ 특수사양의 주문제작에도 임하고 있습니다.

※ 본 사양은 개선을 목적으로 예고없이 변경될 수 있습니다.

ICL1

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 높은 부하 하중에도 변형이 없음

  8면 가이드를 채택하여 고 정밀도를 유지하여줌으로 블랭킹, 드로잉 등 범용으로 적합

  블랭킹, 피어싱, 스탬핑, 트랜스퍼 가공, 프로그래시브 가공등에 적합한 구조설계

  전,후면의 넓은 작업공간 확보로 연속성형 작업에 유리

  유중에서 작동하는 Gear Drive System으로 저소음과 고강성 실현

  넓게 지지된 8면 기브로 정밀도 향상

  최적화된 설계로 컴팩트한 설치 공간

  Model : ICL1-200,300,400,500,600,800TON

  하사점에 머무는 시간을 극대화한 모션으로 드로잉제품등의 성형에 적합

기계사양(IC1/ICL1)

IC2

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 토르크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  8면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  큰 스트로크로 광범위한 판금가공에 적합

  Eccentric Gear의 적용으로 비틀림 강성에 특히 강하며 드로잉 제품에 유리

  Plunger Guide의 적용으로 편심하중 및 우수한 윤활 능력 발휘

  이상발생시 즉시 정지되는 중앙 집중식 윤활 시스템 채택

  Model : IC2-200,300,400,500,600,800,1000,1200TON

표준부속품(*표시 선택사항)

• 광전자식 안전기
• 캠포지션/엔코더
• 연속정지기능
• 자동급유장치
• 에어 에젝터
• 오버런 감지장치
• 크랭크 각도계
• 전동식 슬라이드 조절장치
• 슬라이드 조절카운터
• 무단변속장치
• 안전블록
• 모터 회전방향 전환기능
• 과부하 안전장치
• 다이쿠션*
• 녹아웃 장치*
• 금형교환장치*
• 터치판넬 운전모니터*
• 금형교환시스템*

※ 특수사양의 주문제작에도 임하고 있습니다.

※ 본 사양은 개선을 목적으로 예고없이 변경될 수 있습니다.

ICL2

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 높은 부하 하중에도 변형이 없음

  8면 가이드를 채택하여 고 정밀도를 유지하여줌으로 블랭킹, 드로잉 등 범용으로 적합

  블랭킹, 피어싱, 스탬핑, 트랜스퍼 가공, 프로그래시브 가공등에 적합한 구조설계

  전,후면의 넓은 작업공간 확보로 연속성형 작업에 유리

  유중에서 작동하는 Gear Drive System으로 저소음과 고강성 실현

  넓게 지지된 6면 기브로 정밀도 향상

  최적화된 설계로 컴팩트한 설치 공간

  Model : ICL2-200,300,400,500,600,800TON

  하사점에 머무는 시간을 극대화한 모션으로 드로잉제품등의 성형에 적합

표준부속품(*표시 선택사항)

• 광전자식 안전기
• 캠포지션/엔코더
• 연속정지기능
• 자동급유장치
• 에어 에젝터
• 오버런 감지장치
• 크랭크 각도계
• 전동식 슬라이드 조절장치
• 슬라이드 조절카운터
• 무단변속장치
• 안전블록
• 과부하 안전장치
• 다이쿠션*
• 녹아웃 장치*
• 금형교환장치*
• 모터 회전방향 전환기능*
• 터치판넬 운전모니터*

※ 특수사양의 주문제작에도 임하고 있습니다.

※ 본 사양은 개선을 목적으로 예고없이 변경될 수 있습니다.

슬라이드운동 곡선도 / 링크구조도

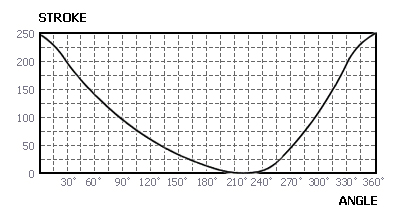

• • 슬라이드운동 곡선도
  •
• • 링크구조도
  •

기계사양(IC2/ICL2)

• IE1 / IEL1
• IE2 / IEL2
• IEL4

IE1

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 스트로크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  4면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  큰 스트로크로 광범위한 판금가공에 적합

  Eccentric Gear의 적용으로 비틀림 강성에 특히 강하며 드로잉 제품에 유리

  Plunger Guide의 적용으로 편심하중 및 우수한 윤활 능력 발휘

  이상발생시 즉시 정지되는 중앙 집중식 순환 윤활 시스템 채택

  1행정 단속 작업에 유리한 습식 클러치/브레이크를 채택하여 유지보수에 유리

  Model : IE1-300,400,500,600,800TON

표준부속품(*표시 선택사항)

• 광전자식 안전기
• 캠포지션/엔코더
• 연속정지기능
• 자동급유장치
• 에어 에젝터
• 오버런 감지장치
• 크랭크 각도계
• 전동식 슬라이드 조절장치
• 슬라이드 조절카운터
• 무단변속장치
• 안전블록
• 모터 회전방향 전환기능
• 과부하 안전장치
• 다이쿠션*
• 녹아웃 장치*
• 금형교환장치*
• 터치판넬 운전모니터*
• 금형교환시스템*

※ 특수사양의 주문제작에도 임하고 있습니다.

※ 본 사양은 개선을 목적으로 예고없이 변경될 수 있습니다.

IEL1

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 스트로크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  6면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  스탬핑, 드로잉 가공등에 적합한 구조설계

  전,후면의 넓은 작업공간 확보로 연속성형 작업에 유리

  당사에서 채택한 구동기어 내부에 장착된 링크를 이용한 신뢰도 높은 Mechanism 구현

  플라이휠 내장형 습식 클러치 브레이크로 빠른 응답성과 유지 보수 우수

  유중에서 작동하는 Gear Drive System으로 저소음과 고강성 실현

  하사점에서 머무는 시간을 극대화한 모션으로 드로잉 제품등의 성형에 적합

  성형부와 비성형부의 모션을 최적화시켜 금형 손상을 최소화

  Model : IEL1-300,400,500,600,800,1000,1200TON

기계사양(IE1/IEL1)

H Type CRANKLESS 1-POINT Specification(IE1/IEL1)

Items	UNIT	300	400	500	600	800
Capcity	Ton	300	400	500	600	800
B.D.C	mm	13	13	13	13	13
Stroke length	mm	500	500	600	600	600
Stroke Per Minute	SPM	10~24	10~24	10~24	10~24	10~24
Die Height	mm	800	800	800	800	800
Slide Adjustment	mm	400	400	400	400	400
Slide Area	mm	900X1000	1000X1100	1100X1200	1200X1300	1300X1400
Bolster Area	mm	1000X1100	1100X1200	1200X1300	1300X1400	1400X1500
Main Motor	Kw×P	55X4	75X5	90X4	90X4	110X4
Slide Adjust Motor	Kw×P	2.2X4	3.7X4	3.7X4	5.5X4	5.5X4
Working Height	mm	750	750	750	750	750
Air Pressure	kgf/cm2	5	5	5	5	5

IE2

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 스트로크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  4면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  큰 스트로크로 광범위한 판금가공에 적합

  Eccentric Gear의 적용으로 비틀림 강성에 특히 강하며 드로잉 제품에 유리

  Plunger Guide의 적용으로 편심하중 및 우수한 윤활 능력 발휘

  이상발생시 즉시 정지되는 중앙 집중식 순환 윤활 시스템 채택

  1행정 단속 작업에 유리한 습식 클러치/브레이크를 채택하여 유지보수에 유리

  Model : IE2-300,400,500,600,800TON

IEL2

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 스트로크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  6면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  스탬핑, 드로잉 가공등에 적합한 구조설계

  전,후면의 넓은 작업공간 확보로 연속성형 작업에 유리

  당사에서 채택한 구동기어 내부에 장착된 링크를 이용한 신뢰도 높은 Mechanism 구현

  플라이휠 내장형 습식 클러치 브레이크로 빠른 응답성과 유지 보수 우수

  유중에서 작동하는 Gear Drive System으로 저소음과 고강성 실현

  하사점에서 머무는 시간을 극대화한 모션으로 드로잉 제품등의 성형에 적합

  성형부와 비성형부의 모션을 최적화시켜 금형 손상을 최소화

  Model : IEL2-300,400,500,600,800,1000,1200TON

기계사양(IE2/IEL2)

H Type CRANKLESS 2-POINT Specification (IE2/IEL2)

ITEMS	UNIT	300	400	500	600	800	1000	1200
CAPACITY	Ton	300	400	500	600	800	1000	1200
B.D.C	mm	13	13	13	13	13	13	13
STROKE LENGTH	mm	600	600	600	600	600	600	600
STROKE PER MINUTE	SPM	12~24	12~24	12~24	12~24	12~24	12~24	12~24
DIE HEIGHT	mm	1200	1200	1200	1200	1200	1200	1200
SLIDE ADJUSTMENT	mm	600	600	600	600	600	600	600
Working Height	mm	750	750	750	750	750	750	750
SLIDE AREA	mm	2500x1600	2800X1600	2800X1600	2800X1600	2800X1600	3000X1600	3000X1600
BOLSTER AREA	mm	2500x1600	2800X1600	2800X1600	2800X1600	2800X1600	3000X1600	3000X1600
MAIN MOTOR	Kw×P	55X4	75X5	90X4	90X4	110X4	110X4	135X4
SLIDE ADJUST MOTOR	Kw×P	7.5×6	11×6	11×6	15X6	15X6	15X6	15X6
Working Height	mm	750	750	750	750	750	750	750
Air Pressure	kgf/cm2	5	5	5	5	5	5	5
OPTION
Die Cushion
Type	1 Pad 2 Cylinder
Capacity	Ton	80	80	100	120	150	180	200
Stroke	mm	300	300	300	300	300	300	300
Stroke Adjust	mm	0~300	0~300	0~300	0~300	0~300	0~300	0~300
Pad Area	mm	2050X1100	2300X1250	2300X1250	2300X1250	2300X1250	2300X1250	2300X1250

IEL4

•

  ※ 클릭시 확대 사진을 볼 수 있습니다.

• 기계특징

  스트레이트 사이드(H)형의 강력한 프레임으로 넓은 작업공간 확보

  높은 스트로크에 의한 블랭킹, 드로잉, 피어싱 등의 범용으로 사용

  6면 가이드 방식의 안정된 정밀도를 유지

  자동화 설비 및 생산성을 향상

  스탬핑, 드로잉 가공등에 적합한 구조설계

  전,후면의 넓은 작업공간 확보로 연속성형 작업에 유리

  당사에서 채택한 구동기어 내부에 장착된 링크를 이용한 신뢰도 높은 Mechanism 구현

  플라이휠 내장형 습식 클러치 브레이크로 빠른 응답성과 유지 보수 우수

  유중에서 작동하는 Gear Drive System으로 저소음과 고강성 실현

  하사점에서 머무는 시간을 극대화한 모션으로 드로잉 제품등의 성형에 적합

  성형부와 비성형부의 모션을 최적화시켜 금형 손상을 최소화

  Model : IEL4-300,400,500,600,800,1000,1200TON

기계사양

H Type CRANKLESS 4-POINT Specification (IEL4)

ITEMS	UNIT	400	500	600	800	1000	1200	1500	2000	2300
CAPACITY	Ton	400	500	600	800	1000	1200	1500	2000	2300
B.D.C	mm	13	13	13	13	13	13	13	13	13
STROKE LENGTH	mm	700	800	800	800	800	800	800	800	800
STROKE PER MINUTE	SPM	10~20	10~20	10~20	10~20	10~20	10~20	10~20	9~18	9~18
DIE HEIGHT	mm	1200	1300	1300	1300	1300	1300	1400	1400	1400
SLIDE ADJUSTMENT	mm	600	600	600	600	600	600	600	600	600
Working Height	mm	750	750	750	750	750	750	750	750	750
SLIDE AREA	mm	3400X2200	3400X2200	3400X2200	3400X2200	3600X2300	3600X2300	4500X2500	4500X2500	4500X2500
BOLSTER AREA	mm	3400X2200	3400X2200	3400X2200	3400X2200	3600X2300	3600X2300	4500X2500	4500X2500	4500X2500
MAIN MOTOR	Kw×P	75X4	90X4	110X4	135X4	150X4	185X4	250X4	315X4	350X4
SLIDE ADJUST MOTOR	Kw×P	15X6	15X6	15X6	15X6	15X6	15X6	22X6	22X6	22X6
Working Height	mm	750	750	750	750	750	750	750	750	750
Air Pressure	kgf/cm2	5	5	5	5	5	5	5	5	5
OPTION
Die Cushion
Type	1 Pad 2 Cylinder
Capacity	Ton	80	100	120	150	180	200	300	350	350
Stroke	mm	300	300	300	300	300	300	300	350	350
Stroke Adjust	mm	0~300	0~300	0~300	0~300	0~300	0~300	0~350	0~350	0~350
Pad Area	mm	2600X1700	2600X1700	2600X1700	2900X1700	2900X1700	2800X1900	3800X1900	3800X1900	3800X1900
※ 본 사양은 사전에 예고 없이 변경될 수 있습니다
